Edukacyjny tylko z nazwy. Waterjet PTV Edu Jet udowadnia, że kompaktowy gabaryt nie oznacza ustępstw w przemyśle

Sektor obróbki materiałów przywykł do myślenia, że technologia cięcia strumieniem wody rezerwowana jest wyłącznie dla wielkich hal produkcyjnych. Wielkogabarytowe stoły, skomplikowana infrastruktura oraz gigantyczne zapotrzebowanie na przestrzeń od lat skutecznie odstraszały mniejsze warsztaty, pracownie prototypowe czy placówki dydaktyczne. Odpowiedzią na ten problem jest PTV Edu Jet.

Choć jego nazwa jednoznacznie sugeruje zastosowanie edukacyjne, w rzeczywistości mamy do czynienia z pełnoprawną, wysoce precyzyjną maszyną do cięcia wodą. Ten waterjet PTV stwarza zupełnie nowe możliwości wszędzie tam, gdzie liczy się każdy metr kwadratowy powierzchni, bez konieczności rezygnowania z zaawansowanych funkcji cięcia abrazyjnego.

Pełnowymiarowy waterjet PTV w skali kompaktowej

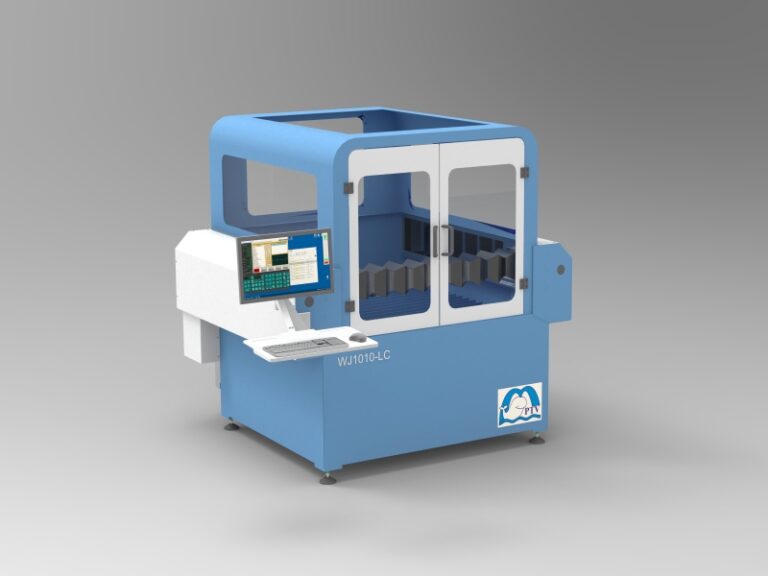

Głównym wyróżnikiem maszyny do cięcia wodą Edu Jet są jej niezwykle przemyślane gabaryty. Przy wymiarach zewnętrznych wynoszących zaledwie 2000 mm długości, 1800 mm szerokości oraz 1900 mm wysokości i wadze 600 kg, stół oferuje w pełni funkcjonalne pole robocze o przejazdach 1000 mm w osi X, 1000 mm w osi Y oraz 100 mm w osi Z.

Konstrukcja wytrzymuje dopuszczalne obciążenie materiałem do 350 kg/m², a ciężar roboczy całej instalacji sięga 2000 kg. Zamiast budować uproszczony zamiennik, inżynierowie PTV zastosowali trwałą stalową konstrukcję ze zintegrowaną wanną oraz portal z profili aluminiowych. Cała oś i napęd bramy zostały osłonięte wysokiej jakości miechami, a sama maszyna jest całkowicie zabudowana z możliwością montażu boxu dachowego. Posiada niezwykle niskie wymagania instalacyjne, gwarantuje łatwy proces montażu oraz przystępną konserwację o ograniczonej uciążliwości dla środowiska.

Za wydajność cięcia odpowiada standardowa pompa PTV generująca przepływ 1,1 l/min przy ciśnieniu 4 137 bar. Urządzenie osiąga maksymalną prędkość cięcia do 7 000 mm/min oraz prędkość przejazdową do 10 000 mm/min.

Co kluczowe w profesjonalnych zastosowaniach, zachowano tu najwyższe parametry precyzji, w tym dokładność pozycjonowania na poziomie +/- 0,05 mm oraz powtarzalność +/- 0,03 mm. Wytrzymała wanna ze specjalnie zaprojektowanym łapaczem energii tłumi pozostałą energię strumienia ściernego i przekształca ją w ciepło, korzystając przy tym z wymiennych, ocynkowanych rusztów o wymiarach 500 x 1000 x 30 mm.

Waterjet Tylko do nauki, czy do codziennej pracy?

Analiza parametrów technicznych i wyposażenia wyraźnie wskazuje, że Edu Jet nie jest okrojoną zabawką dydaktyczną. Maszyna została zaprojektowana z myślą o dwóch równorzędnych obszarach eksploatacji. Z jednej strony priorytetem projektowym było bezpieczeństwo – pełna zabudowa osi oraz strefy cięcia sprawiają, że sprzęt idealnie wpisuje się w rygorystyczne wymogi szkół zawodowych, uczelni technicznych i centrów badawczych.

Z drugiej strony, jest to pełnowartościowy waterjet do ciągłej pracy w małych warsztatach produkcyjnych, zakładach usługowych, narzędziowniach i działach R&D. Doskonale radzi sobie z cięciem metali, tworzyw sztucznych, szkła czy ceramiki, umożliwiając szybkie prototypowanie oraz produkcję małoseryjną wszędzie tam, gdzie brakuje miejsca na wielkoformatowe urządzenia.

Ekosystem oprogramowania waterjeta PTV z wyższej półki

O ostatecznej wartości przemysłowej maszyny decyduje fakt, że zaimplementowano w niej dokładnie to samo oprogramowanie sterujące, co w najdroższych liniach produktów PTV Waterjet. Sercem układu jest system sterowania PTV 886 oparty na komputerze przemysłowym oraz ruchomym panelem dotykowym LCD 17” w klasie szczelności IP65 z polskim interfejsem.

Sterowanie CNC oferuje m.in. płynne rampy paraboliczne, prognozowanie trajektorii ruchu oraz obsługę korekcji 5-osiowych. Proces cięcia wspierają zaawansowane algorytmy: funkcja MFC optymalizuje prędkość cięcia, usuwając rozbieżności krawędzi, funkcja DRC eliminuje błędy przy wejściu strumienia w materiał, a funkcja ProgressJet wykorzystuje odchylanie strumienia, eliminując efekt stożkowatości oraz uszkodzenia wewnętrznych rogów detalu. System umożliwia również zdalną diagnostykę przez Internet.

Przygotowanie produkcji wspiera intuicyjny program WRYKRYS, przeznaczony do pracy z plikami DXF i DWG. Wyposażono go w automatyczny układ rozkroju elementów (nesting), opcję kalkulacji czasu i kosztów cięcia, zarządzanie magazynem odpadów oraz specjalistyczny moduł AirMod do projektowania kanałów wentylacyjnych i klimatyzacyjnych. Do błyskawicznego tworzenia prostych detali służy z kolei dedykowana aplikacja PTV Makro, która na podstawie podanych parametrów geometrycznych automatycznie generuje gotowy kod CNC dla maszyny.

Osprzęt tnący i automatyzacja procesów waterjeta PTV

Elementem wykonawczym maszyny jest zintegrowana głowica diamentowa SLICE 2, stworzona w technologii P.A.C.T., która zapewnia idealną współosiowość wszystkich elementów i strumienia tnącego. Pozwala ona na pełny obrót o 360 stopni króćca wlotowego ścierniwa, co otwiera możliwości cięcia w trybie 3D, a nowa konstrukcja komory mieszania podnosi prędkość oraz jakość obróbki. W skład zestawu tnącego wchodzą także zawór On/Off, manualny zawór wysokiego ciśnienia, kryza wodna oraz dysza miksująca, a producent dostarcza na start 400 kg ścierniwa.

Wysoki poziom automatyzacji gwarantuje sterowany, automatyczny dozownik ścierniwa ATD V o pojemności 2,7 kg. Pozwala on na płynną zmianę przepływu ścierniwa w trakcie cięcia (z poziomu programu lub manualnie), co obniża koszty operacyjne, podnosi jakość krawędzi i zapobiega zatykaniu się dyszy. Podaż materiału ściernego wspiera w pełni automatyczny podajnik SMART o pojemności 86 kg (35 litrów), pracujący pod ciśnieniem od 2,5 do 5 bar. Nad niezawodnością całego układu czuwa z kolei rozbudowany moduł Monitorowania Części.

Aplikacja na bieżąco analizuje żywotność podzespołów pompy, generując ostrzeżenia wizualne i dźwiękowe na 50 oraz 20 godzin przed koniecznością wymiany danej części. Użytkownik ma do dyspozycji przejrzysty interfejs graficzny z opcją łatwego zerowania liczników oraz funkcją eksportu pełnej historii serwisowej do analizy przez techników PTV.

Wszystko to sprawia, że waterjet PTV Edu Jet skutecznie przełamuje schematy, łącząc bezpieczeństwo nauki z pełną wydajnością produkcyjną.

Postaw na bezkompromisowe rozwiązania PTV

Każdy profesjonalny waterjet PTV to efekt wieloletnich doświadczeń inżynieryjnych i stałego doskonalenia konstrukcji pod kątem wyzwań współczesnego przemysłu. Oddzielenie ramy nośnej od wanny roboczej, precyzyjne napędy oraz ultrawydajne pompy wysokociśnieniowe tworzą spójny system, który gwarantuje doskonałą jakość krawędzi, wysoką wydajność oraz maksymalny zwrot z inwestycji.

Jeśli szukasz rozwiązania, które podniesie możliwości produkcyjne Twojego zakładu i zapewni niezawodność na lata, skontaktuj się z ekspertami PTV. Pomożemy dobrać optymalną konfigurację maszyny oraz przeprowadzimy testowe cięcia na Twoich materiałach.

Zachęcamy do zapoznania się z katalogiem maszyn do cięcia wodą, waterjet PTV oraz pozostałych produktów. W przypadku pytań pozostajemy do Państwa dyspozycji.
